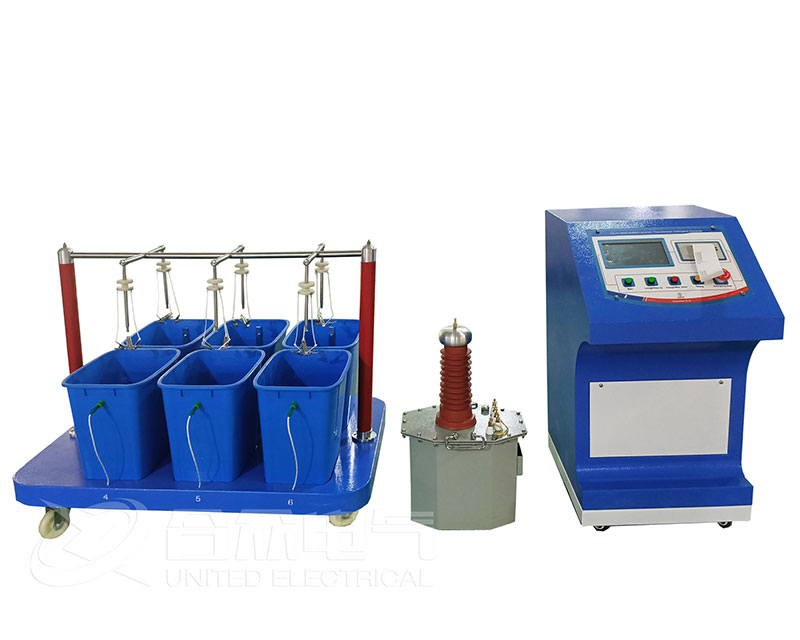

智能絕緣靴手套耐壓試驗裝置試驗線路連接

  (1)控制臺的電源接線：

  一根紅色的二芯線連接交流220V電源。

  (2)控制臺的高壓線：

  一根紅色粗線，從控制臺的高壓輸出端連接到耐壓平板車主電極接線端。

  (3)控制臺的高壓尾連接線

  六根單獨的黑線從控制臺對應的接線端連到耐壓平板車對應桶的接線端。

  (4)控制臺的地線

  控制臺的地必須接地，用一根帶夾子的透明線一端接到控制臺的接地端子，另一端接可靠的大地。

  智能絕緣靴手套耐壓試驗裝置界面顯示數據說明

  動態顯示區：一直處于采集信號，并顯示高壓電壓、低壓電流、6路泄漏電流。

  結果顯示區：如果試驗中電流沒有超過上限時，顯示平均高壓電壓，平均低壓電流，6路平均泄漏電流否之，顯示峰值高壓電壓，峰值低壓電流，6路峰值泄漏電流。

  設置數據區：

  設置試驗中需要的參數數據

  輸出電壓為在自動耐壓方式下的升壓目標耐壓值

  耐壓時間為耐壓過程的時間長度

  泄漏上限為6路泄漏電流峰值的上限

  低壓過流為低壓電流峰值的上限

  信息顯示區： 顯示試驗過程中的試驗狀態和提示信息。

  試驗操作區： 選擇設置、試驗、回零命令。

  智能絕緣靴手套耐壓試驗裝置試驗注意事項

  1、打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。

  2、智能絕緣靴手套耐壓試驗裝置應放置于干燥、通風，無腐蝕性氣體的室內。

  3、請不要私自拆卸、分解或改造儀器，否則有觸電的危險。
