操作沖擊電壓波形的產生

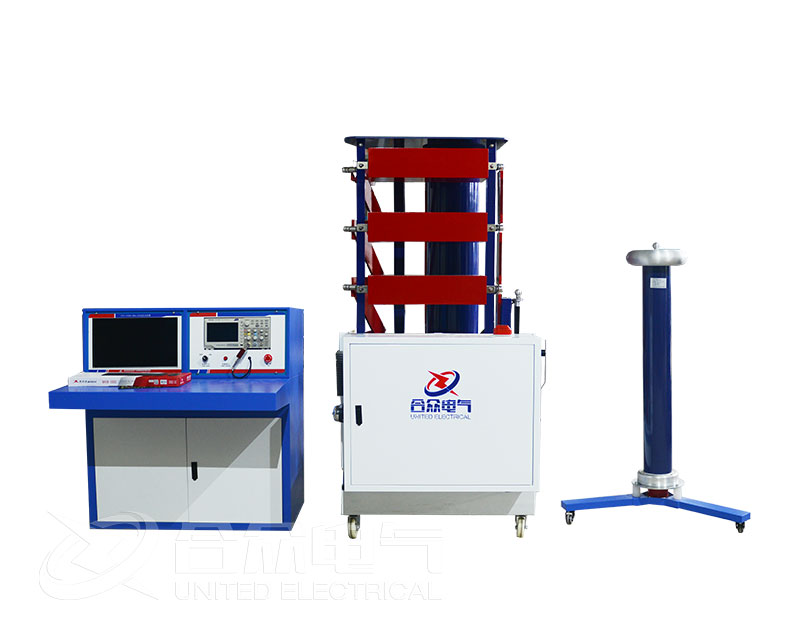

操作沖擊電壓波形的產生有許多種方法，大多數變壓器制造廠利用沖擊電壓發生器產生滿足標準要求的操作沖擊電壓波形。從產生原理上說利用沖擊發生器產生操作沖擊電壓和產生雷電沖擊電壓沒有什么不同。但是，由于操作沖擊電壓波形的波前時間和波形持續時間較雷電沖擊波要長許多，所以選擇沖擊電壓發生器的回路參數上有所不同。

操作波試驗電壓沿繞組按匝數均勻分布，并有感應作用。因此，在操作波試驗時，每個繞組不能短接，高壓繞組、低壓繞組只能一點接地。

操作波試驗時相間試驗電壓高于對地試驗電壓而全波沖擊與截波沖擊試驗時對地試驗電壓等于相間試驗電壓。所以，操作波沖擊試驗時必須重新接線。

因?yàn)椴僮鞑_擊電壓有感應作用，所以在原則上，操作波沖擊試驗電壓加在高壓繞組上與加在低壓繞組上都可以，但通常在實際試驗時都施加在高壓繞組的一個線端上。

變壓器的剩磁對操作波波形有影響，變壓器的操作波波形不是標準操作波波形。但套管的操作波波形是標準操作波波形。操作波沖擊試驗時相間試驗電壓要預測一下，由于電容耦合，和磁路不均勻相間試驗電壓會超過規定試驗電壓。試驗時要施加阻尼電阻降低相間試驗電壓。

試驗結果判斷：

試驗電壓下變壓器內部無放電聲。沖擊放電聲是否無異常變化。

在額定試驗電壓下，高壓端A承受了負極性操作沖擊波三次和降低電壓下所錄相應的電壓和電流示波圖波形無明顯畸變，試驗通過。

由于50%及75%電壓與100%試驗電壓過零點全部時間不會完全一致，主要對比波形前半部分(主要90%電壓部分應無畸變)。50%及75%電壓與100%試驗電壓波形過零點對變壓器產生的磁飽和程度不同，所以電流波形在此時間位置差異較大，此差異屬正常現象。

操碎沖擊前后變壓器油色譜分析應無明顯的變化。
