工頻高電壓的產生

通常采用高壓試驗變壓器或其串級裝置來產生。對電纜、電容器等電容量較大的被試品，可采用串聯諧振回路來獲得試驗用的工頻高電壓。工頻高壓裝置是高壓試驗室中最基本的設備，也是產生其他類型高電壓的設備基礎部件。

高壓試驗變壓器

特點試驗變壓器本身應有很好的絕緣，但絕緣裕度小，試驗過程中要嚴格限制過電壓的出現。例如：500~750kV試驗變壓器的絕緣五分鐘試驗電壓僅比其額定電壓高10%~15%。

額定電壓高而容量不大，試驗變壓器高壓側電流 "和額定容量P都主要取決于被試品的電容。

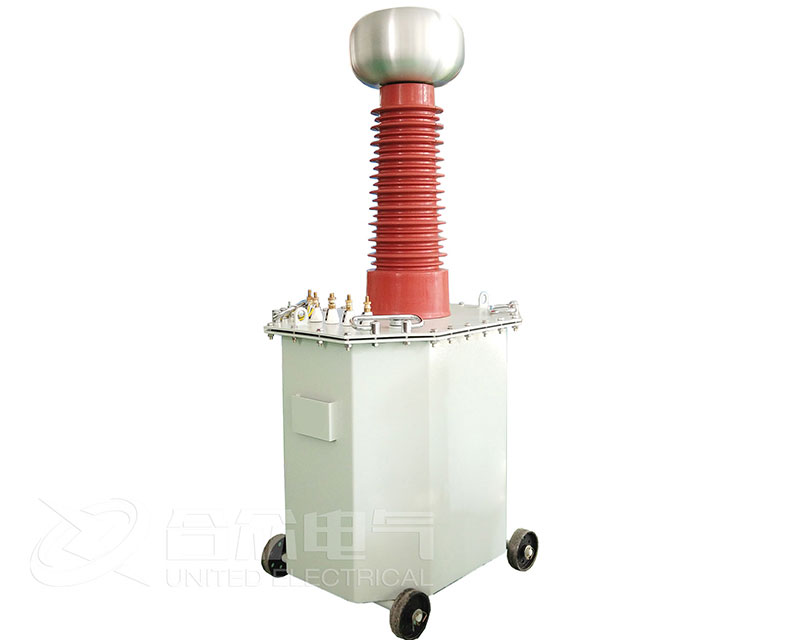

外觀上的特點：由于試驗變壓器的額定電壓很高而容量不大，油箱本體不大而其高壓套管又長又大。單套管式試驗變壓器:額定電壓一般不超過250~300kV。

雙套管式試驗變壓器：其最高額定電壓達750kV試驗變壓器連續運行時間不長，發熱較輕，因而不需要復雜的冷卻系統，漏抗大，短路電流較小，可降低機械強度方面的要求。

輸出電壓波形很難完美，需要采取措施加以修正。

試驗變壓器串級裝置

變壓器的體積和重量近似地與其額定電壓的三次方成比例。

當所需的工頻試驗電壓很高(例如超過750kV)時，再采用單臺試驗變壓器來產生在技術和經濟上不合理。

U≥1000kV時，采用若干臺試驗變壓器組成串級裝 置來滿足要求。

試驗變壓器的臺數越多，容量利用率越低。這是串級裝置的固有缺點。因而通常很少采用n>3的方案。
