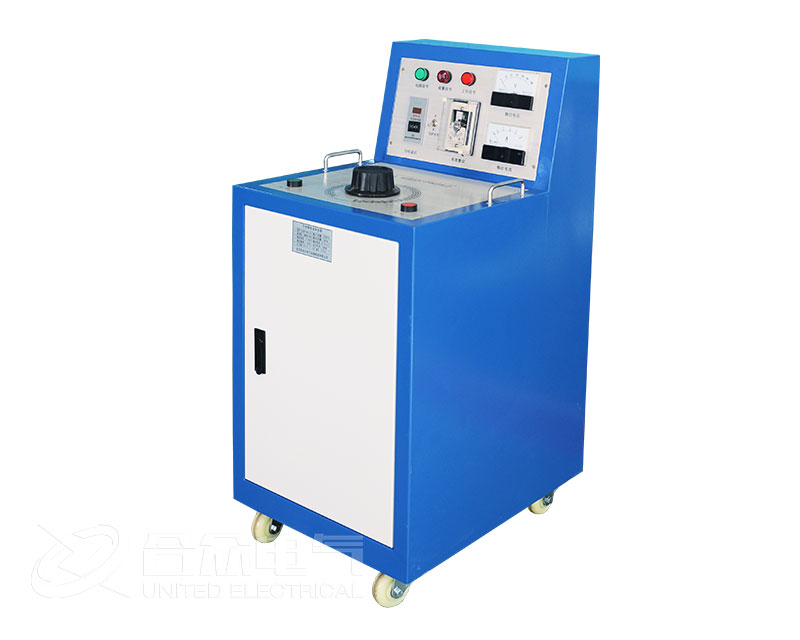

三倍頻電源發生器空載試驗

將三相380V電源直接接在裝置背面的“A、B、C”輸入端子。

確認接線無誤后輸入三相電壓；打開控制箱電源開關，綠色信號燈亮(如不亮，請將調壓器手柄回至零位)；然后按下啟動按鈕，紅色工作燈亮，此時可開始旋轉調壓器手柄進行升壓，觀察電壓表，直到電壓表達到滿刻度為止。在此過程中無異常情況說明該裝置正常，應立即將調壓器手柄回至零位，并斷開電源空載試驗完畢。

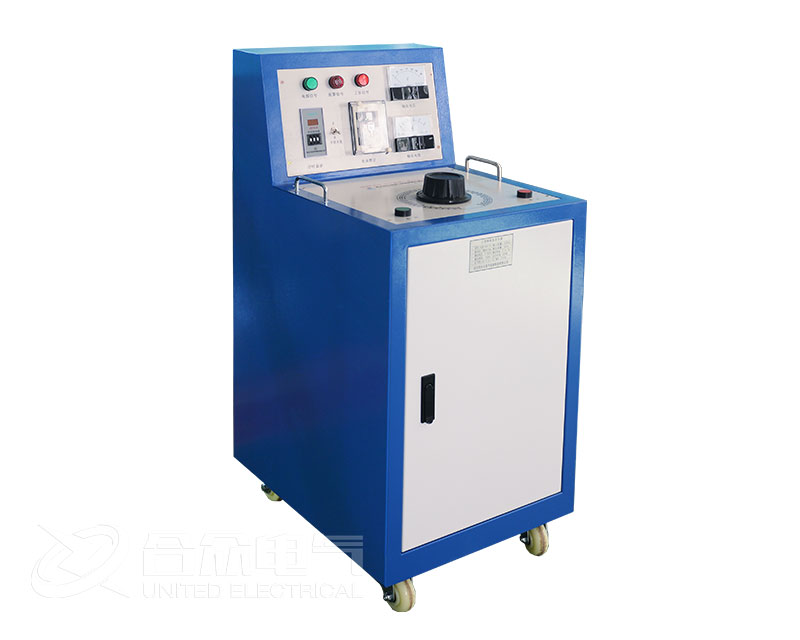

三倍頻電源發生器負載試驗

(1)將三相380V電源直接接在裝置背面“A、B、C”輸入端子；將被試品的兩端分別與背面“a、x”輸出端子相連接；接好接地線；

(2)接通電源，將調壓器手柄回至零位處，電源指示燈(綠燈)亮;按下紅色按鈕，接觸器合上，工作指示燈(紅燈)亮；

(3)順時針均勻旋轉調壓器手柄，并密切注視輸出電壓表:當升到所需電壓值時，打開計時開關，(時間繼電器按試驗要求設定為 040)，開始計耐壓時間；

(4)如無異常情況出現，40秒后聽到計時聲音，立即反向旋轉調壓器手柄至零位;按上紅色停止按鈕，接觸器斷電，工作批示燈滅，綠色信號燈亮，此時應迅速切斷輸入三相電源，試驗完畢。

注意事項

三倍頻電源發生器設有過流保護，出廠時按額定輸出電流的80%整定好，用于小負載時，應根據負載實際情況重新整定:當升壓過程中出現過流或擊穿現象時，過流保護動作，可保護被試品，不致使被試品的事故擴大，此時也應立切斷輸入三相電源，不致使三倍頻電源發生裝置受到損壞。

在試驗過程中，如被試品的電容量不大時，補償電抗器般不需接入線路。如被試品電容電流過大時，則應將補償電抗器兩端與被試品兩端并聯(見接線示意圖)，進行電流補償，從而提高整個試驗回路的功率因數，降低輸出電流。

因該裝置是在超飽和狀態下工作，因而接入三相線路的時間應盡量短，一般不超過五分鐘。試驗被試品時，試驗時間不能超過 40秒;

在使用分體式三倍頻電源裝置時，控制箱中的接觸器線圈電壓為三倍頻電源發生器輸出電壓的1/3，絕對不能用50HZ電源試用。
